Na osnovu Ponude NMAqua d.o.o i Ugovora sa naručiocem poslova HKP Consulting iz Banja Luke, o mjerenju protoka mješovite kanalizacije na jednom kanalizacionom ispustu u Milićima, „NMAqua“ d.o.o. je u periodu od 21.06.2024. godine do 02.07.2024. godine izvršila usluge definisane predmetnim ugovorom
Programiranje mjerača
Montiran mjerač
Mjerenje u toku
Nakon što su stvoreni hidrometereološki uslovi a u dogovoru sa naručiocem izvršili smo montažu i programiranje mjerača protoka Hydreka MainFLO sa doppler senzorom brzine i pressure senzorom nivoa u cjev profila DN 500mm u Milićima.
Posle izvršenog mjerenja i analize, zaključeno je da se radi o mješovitom kolektoru, jer je tokom dva događaja došlo do ispuštanja veće količine vode, a koji su povezani sa padavinama u istom tom vremenskom periodu.
Opština Gacko je u cilju rješavanja vodosnabdijevanja stanovništva ove opštine raspisala tender za “Idejno rješenje sanacije, rekonstrukcije i razvoja vodovodnog sistema Gacko”.
Za potrebe ovog projekta angažovani smo od strane nosioca poslova “CPK” Banja Luka projektnim zadatkom “Mjerenje protoka ultrazvučnim prenosnim mjeračima protoka i mjerenje pritiska digitalnim prenosnim logerima na cjevovodima kojim upravlja JP “Vodovod” a.d. Gacko”
Dakle bilo je potrebno da izvršimo mjerenja bilansa, odnosno količina vode na vodovodnom sistemu kojim upravlja “Vodovod” a.d. Gacko, a čija ukupna dužina distributivne mreže iznosi oko 112 km.
Priprema za mjerenje
Mjerenje protoka iz rezervoara
Podešavanje parametara za mjerenje
Prva faza ovog projekta se odnosila na mjerenje kapaciteta izvorišta “Vratlo” sa kojeg se napaja opština Gacko, te dolazne i odlazne količine vode na svim rezervoarima.
Distributivna mreža u gradskom dijelu Gacka organizovana je u dvije zone snabdijevanja: višu zonu koja se snabdijeva iz rezervoara Gacko2 i nižu zonu koja je sanbdijevena iz rezervoara Gacko 1. Pored ova dva rezervoara mjerenja su vršena i u rezervoarima Samobor, Kula i Stepen.
U ovoj fazi mjerenja bilo je potrebno mjeriti protok vode na ulazima u rezervoare i odlaz vode iz rezervoara, kao i pritiske na vodovodnoj mreži. Mjerenja protoka i pritiska su vršena za svako navedeno mjerno mjesto 24 sata u kontinuitetu, zaokružujući mjerne cjeline i obuhvatajući ih tako da se rezultati mogu koristiti za proračun vodnih bilansa i izradu matematičkog modela vodovodnog sistema sa hidrauličkim proračunom snabdijavanja.
Pored toga za ovu fazu radova bilo je potrebno i vršiti mjerenje mobilnim ultrazvučnim mjeračima protoka kod potrošača i to:
– individualno stanovanje gradsko područje, – individualno stanovanje seosko područje, – kolektivno stanovanje – zgrade (novije i starije gradnje), – javne institucije, – velika privreda, – mala privreda
Mjerenje protoka je u toku ove faze projekta izvršeno na 38 mjernih mjesta sa šest ultrazvučnih mjerača protoka, te mjerenje pritiska sa digitalnim logerima na 10 mjernih mjesta.
Rad na mjerenju protoka i pritiska, sa pripremom mjernih mjesta je trajao u kontinuitetu jedanaest dana. Za svako mjerno mjesto mjerni ciklus je trajao 24 sata, pri čemu je zadani interval mjerenja za oba parametra mjerenja bio 1 minut.
U izuzetno teškim uslovima je vršeno mjerenje, jer su tokom ovog posla na snazi bile djelimične redukcije na vodovodnom sistemu. Uz razumijevanje poslovodstva KP „Vodovod“ Gacko smo redukcije prilagodili, kako bi smo imali uslove za mjerenje zaokruženih hidrauličkih cjelina.
Za ovu fazu mjerenja imali smo i veliku, nesebičnu pomoć i zaposlenih u KP „Vodovod“ a.d Gacko. Oni su nam pored pomoći pri upoznavanju sa vodovodnom mrežom i funkcionisanjem sistema vodosnabdijevanja, pružili i neophodnu tehničku pomoć.
Uz njihovu pomoć naš NMAqua tim je u potpunosti ispunio sve zahtjeve iz projektnog zadatka.
Druga faza projekta u narednom periodu predviđa dodatna mjerenja na vodovodnom sistemu, odnosno cjevovodima na kojima se matematičkim proračunom pokaže postojanje razlike odnosno gubitaka. Takođe će biti potrebno vršiti i ispitivanje i detekciju gubitaka na određenim dijelovima vodovodnog sistema i konačno završna mjerenja nakon svih analiza i smanjenja gubitaka na vodovodnoj mreži opštine Gacko.
Opština Lopare zajedno sa JKP „Vodovod“ d.o.o. Lopare je pripremila Program radova za sanaciju gubitaka vode u vodovodnom sistemu Lopare. Osnovni cilj navedenog Programa radova je definisanje gubitaka, tj, nekontrolisanog isticanja iz vodovodne mreže, koji će se otklanjati kroz druge aktivnosti. Nakon što su prethodno izvršene pripremne radnje u smislu prikupljanja tehničkih podataka o vodovodnom sistemu i podataka o potrošačima, te pripreme katastarskih podloga, krenuli smo u realizaciju mjerenja i bilansiranja količina vode na sistemu. Vršeno je mjerenje protoka na osam mjernih mjesta u trajanju 24 sata.
Mjerenje pritiska na cijelom vodovodnom sistemu smo vršili na devet mjernih mjesta, obuhvaćajući najniže i najviše kote. Pored navedenih radova tokom mjerenja vršena je i manipulacija sektorskim zatvaračima u cilju bilansiranja količine vode na određenim dijelovima sistema. Logeri šumova su raspoređeni na 18 lokacija, a nakon analize svih rezultata izvršena je kontrola i ispitivanje određenih dijelova vodovodne mreže, te locirani kvarovi.
Takođe izvršena je praktična obuka za rad sa korelatorom marke „Fuji“ na terenu tokom istraživanja kvarova na dijelovima vodovodne mreže. Sumirani su svi rezultati, te je nakon analize urađen izvještaj o mjerenju i ispitivanju gubitaka u distributivnoj mreži Lopare sa prijedlogom investitoru da realizaciju sanacije gubitaka u vodovodnom sistemu Lopare podjeli na kratkoročne, srednjoročne i dugoročne aktivnosti, a koje su i navedene u izvještaju.
Na osnovu Projektnog zadatka za izradu Projekta rekonstrukcije lokalnog vodovoda Međudražje u naselju Međudražje – MZ Zavalje – Grad Bihać, Centar za projektovanje i konsalting d.o.o. Banja Luka nas je angažovao da izvršimo 48-časovno mjerenje protoka na unaprijed utvrđenom mjernom mjestu u rezervoaru.
U sklopu projektnog zadatka, između ostalog, bilo je potrebno izvršiti mjerenje protoka u cilju sagledavanja i procjene izdašnosti izvorišta i raspoloživih količina vode, za naselje Međudražje, a na ulazu u rezervoar sa izvorišta.
Kako bi se što potpunije sagledalo stanje izvorišta i kapaciteti sa kojima se trenutno raspolaže u distribuciji pitke vode, izvršeno je mjerenje sa ultrazvučnim prenosnim mjeračem protoka AQF 2000.

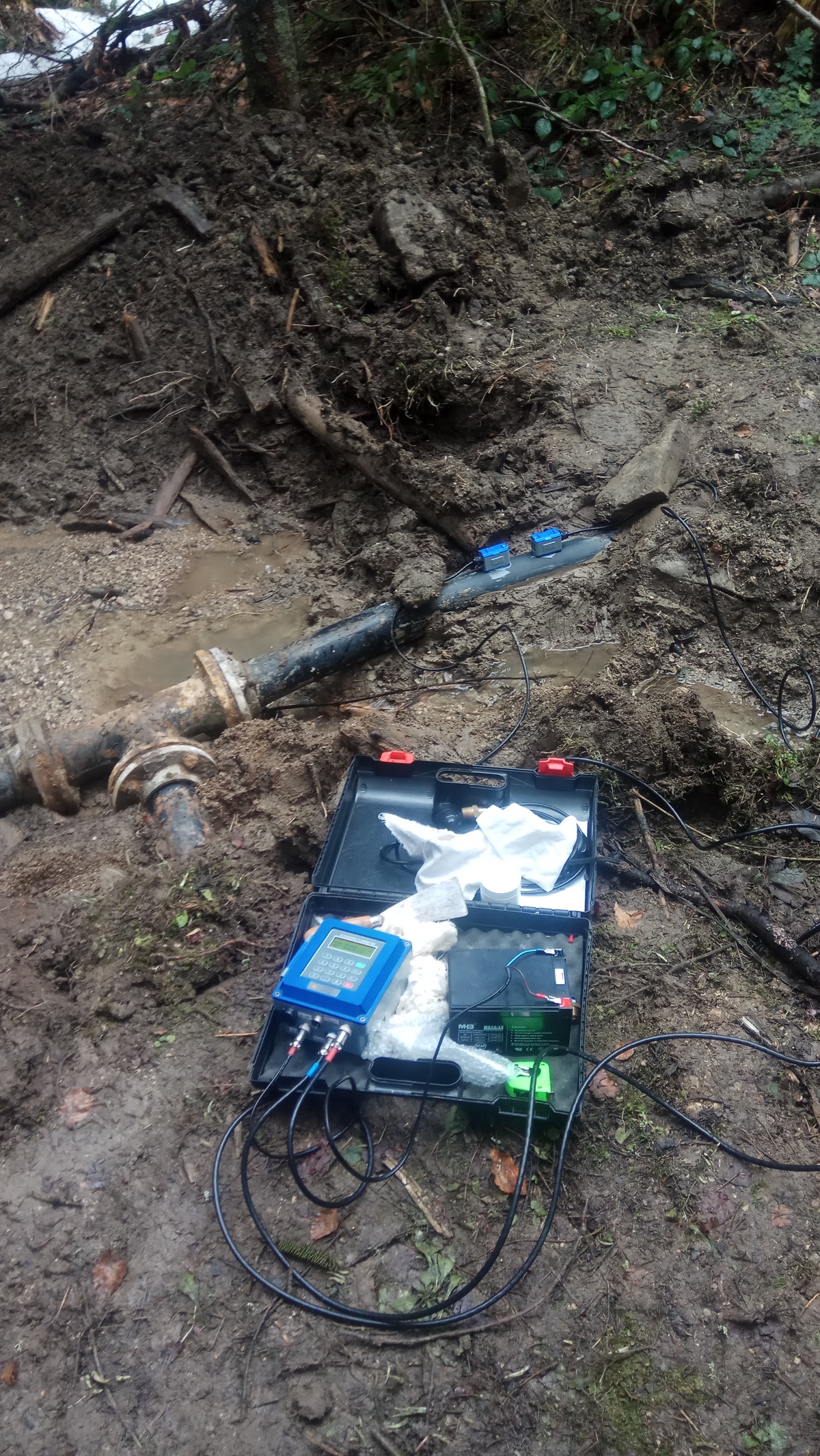

Ultrazvučni mjerač protoka je instaliran na cjevovodu LŽ 80mm i programiran na interval mjerenja od 1 min u vremenskom periodu od 48 časova.
Nakon mjerenja je sačinjen izvještaj sa popratnom foto dokumentacijom, dijagramom mjerenja i pregledom minimalnog, maksimalnog i prosječnog protoka na ulazu u rezervoar.
Zbog potrebe mjerenja protoka u cilju sagledavanja raspoloživih količina vode, kao i stanja pojedinih dijelova vodovodnog sistema Javno Komunalno preduzeće “Kraljeva Gora” d.o.o. Han Pijesak nam se ponovo obratilo sa zahtjevom za navedene radove.
Sredinom oktobra izvršena su 24-satna mjerenja protoka na unaprijed utvrđenim privremenim i kontrolnim mjernim mjestima sa ultrazvučnim prenosnim mjeračima protoka AQF 2000.
Mjerači su raspoređeni od rezervoara Javornik pa duž cijele mreže do krajnjih potrošača u naseljima Džimrije, Mrkalji, Mironja i Ljeskovac, tako da bi se što bolje moglo sagledati stanje vodovodne mreže.
Na osnovu izvršenih 24 časovnih mjerenja, kao i kontrolnih trenutnih mjerenja, evidentno je da na većini dijelova cjevovoda vodovodne mreže JKP “Kraljeva Gora” Han Pijesak postoje evidentni gubici.
Oni su posebno izraženi u donjim nižim dijelovima gdje su i pritisci najviši i gdje je vodovodna mreža najstarija, dakle u centru grada.
Na osnovu potreba vršenja mjerenja protoka i pritiska u cilju sagledavanja raspoloživih količina vode, kao i stanja vodovodnog sistema sa filterskog postrojenja “Tilava” sa kojeg se snabdijeva veći dio opštine Istočno Sarajevo, izvršili smo u prvoj fazi početna terenska mjerenja protoka i pritisaka na unaprijed utvrđenim stalnim i privremenim-kontrolnim mjernim mjestima.
Kako bi se što potpunije sagledalo stanje mreže i kapaciteti sa kojima se raspolaže u distribuciji pitke vode, pored mjerenja protoka i pritiska, koji su se koristili za analizu, sa stalnih mjernih mjesta, odnosno mjernih DMA zona, izvršeno je mjerenje ultrazvučnim prenosnim mjeračima protoka, kao i mjerenja prenosnim digitalnim mjeračima pritiska.
Mjerenje pritiska na MMP1 je vršeno u podzemnom hidrantu u ulici Prve sarajevske brigade kod “Adiko” banke u vremenu od 48 časova sa intervalom mjerenja od 1 min.
Nakon što je loger pritiska demontiran izvršeno je očitanje podataka i izrada dijagrama.
Kako bi se poboljšalo stanje u vodosnabdijevanju KP “Vodovod i kanalizacija” a.d. Istočno Sarajevo i održao trend kontinuiranog vodosnabdijevanja bez redukcija, potrebno je da se sprovede niz mjera i intervencija na postojećoj vodovodnoj komunalnoj infrastrukturi, a prije svega pojačati detekciju i otklanjanje kvarova kako bi se maksimalno uštedila količina vode sa kojom se trenutno raspolaže
Na osnovu potreba vršenja mjerenja protoka i lociranja kvarova na vodovodnom sistemu u Kreševu, naručioc “Hydro Control“ d.o.o. Ilidža u svojstvu Naručioca i “NMAqua” s.p Dejan Predojević u svojstvu Izvršioca radova, izvršili su terenska mjerenja i kontrolu potrošača i cjevovoda u periodu od 11.03. do 13.03.2021. godine.
Prema ranijim izvršenim radovima na vodovodnom sistemu JKP “Kostajnica” Kreševo i Zapisnika sa terenskog obilaska u sklopu Projekta “Poboljšanje vodosnabdijevanja u općini Kreševo” i izvršenom step testu na ogranku rezervoara Meljine od strane naručioca, bilo je potrebno izvršiti mikro lociranje područja gubitaka na navedenom dijelu vodovodne mreže.
Mjerenje protoka u podzonama
Također je bilo potrebno izvršiti mjerenje protoka i kontrolu dijelova mreže na kojima se pokaže nelogična razlika u količinama proticaja na mjernim mjestima, za dio vodovodne mreže sa rezervoara Meljine, a za koji je prema ranijem step testu postojala sumnja za postojanje značajnijih gubitaka
Mjerenje količina u rezervoaru Meljine
Zbog što ekspeditivnijeg rada i istraživanja nelegalne potro-šnje i lokacija nekontrolisane potrošnje, odnosno gubitaka, izvršeno je postavljenje tri mjerača protoka na dijelu glavne vodovodne mreže, koju je na osnovu rezultata step testa bilo potrebno ispitati. Na osnovu rezultata mjerenja i analize određeni su dijelovi vodovodne mreže na kojoj je bilo potrebno izvršiti detaljnja istraživanja.
Postavljanjem mjerača protoka u rezervoaru Meljine izvršeno je mjerenje količina vode koja ulazi u rezervoar, kao i količine vode koja izlazi iz rezervoara. Mjerači su postavljeni prije vodomjera na ulazu i poslije vodomjera na izlazu, gdje su postojali najpovoljniji uslovi za mjerenje. Nakon mjerenja uočena je razlika u količini vode koja ulazi u rezervoar između vodomjera i mjerača.
Nakon prve faze mjerenja protoka i istraživanja gubitaka i analize rezultata mjerenja, a prema Planu aktivnosti, tokom maja su na dijelu vodovodne mreže koja se snabdijeva sa rezervoara Meljine instalirani ultrazvučni mjerači protoka na mjernim mjestima na kojima su postojali i najmanji uslovi za korektno mjerenje
Mjerna mjesta su određena kako bi se dobio što potpuniji uvid o raspored količine vode koja izlazi iz rezervoara Meljine na dijelu mreže na kojem postoje određeni gubici. Tokom mjerenja određena su tri mjerna mjesta za cjelodnevno mjerenje, sedam mjesta za kontrolno trenutno mjerenje i dva mjerna mjesta prema poslovnim objektima potrošača
Istovremeno sa postavljanjem mjerača protoka na mjernim mjestima, izvršeno je i postavljanje snimača šumova. Rezultati snimanja šumova su pokazali da nivo šumova ne ukazuje postojanje kvarova na dijelovima vodovodne mreže gdje su instalirani.
Nakon završenih radova na kontroli, mjerenju i ispitivanju cjevovoda i priključaka, procjena je na osnovu izmjerenih vrijednosti protoka, da je detektovano oko 4 l/s nekontrolisanog isticanja vode na vodovodnoj mreži i to u vidu lociranih kvarova.
Prema podacima mjerenja, s obzirom na mjereni protok ulaza u rezervoar Meljine od 8,145 l/s i prije detektovanja kvarova, noćni izlaz od 6,606 l/s, proračunom se dobija gubitak od oko 80%, dok se umanjenjem noćnog za 4 l/s kvarova na 2,606 l/s dobija gubitak od oko 32%
Na osnovu zaključaka o provedenim mjerenjima i analizama rezultata, definisani su i predstavljeni Predlozi za daljne aktivnosti na smanjenju gubitaka i uspostavljanju stabilnosti na sistemu vodosnabdijevanja opštine Kreševo. Iste je potrebno što hitnije sprovesti kako bi se tokom smanjenja kapaciteta izvorišta, kao i povećane potrošnje tokom ljetnjeg perioda, imalo stabilno vodosnabdijevanje stanovništva i privrednih kapaciteta.
Na osnovu prihvaćene Ponude, o vršenju usluge mjerenja protoka i pritiska između „ELNOS“ Banja Luka u svojstvu Naručioca usluge i „NMAqua“ Dejan Predojević s.p. Banja Luka kao izvršioca radova, u decembru 2020. godine izvršeno je mjerenje.
Trenutno mjerenje pritiska je vršeno sa dva digitalna mjerača i mjerenje protoka sa jednim ultrazvučnim mjeračem protoka na cjevovodu Ø700mm na ulazu u mini hidro-elektranu “Sitonija” u Gornjim Podgradcima.
Mjerenje protoka na cjevovodu dotoka na hidro-elektranu
Trenutno mjerenje protoka je vršeno ultrazvučnim mjeračem protoka na spiralno-varenom čeličnom cjevovodu nominalnog profila Ø700 mm, gdje su postojali normalni uslovi koji zadovoljavaju tehničke uslove preciznog mjerenja, dakle na pravolinijskom dijelu cjevovoda.
Mjerenje pritiska na turbini hidro-elektrane
Mjerenje pritiska je vršeno sa dva digitalna mjerača pritiska u intervalu 1 sec na dva mjerna mjesta. Prvi mjerač pritiska je postavljen na ulazu u postrojenje, a drugi je postavljen direktno na turbinu.

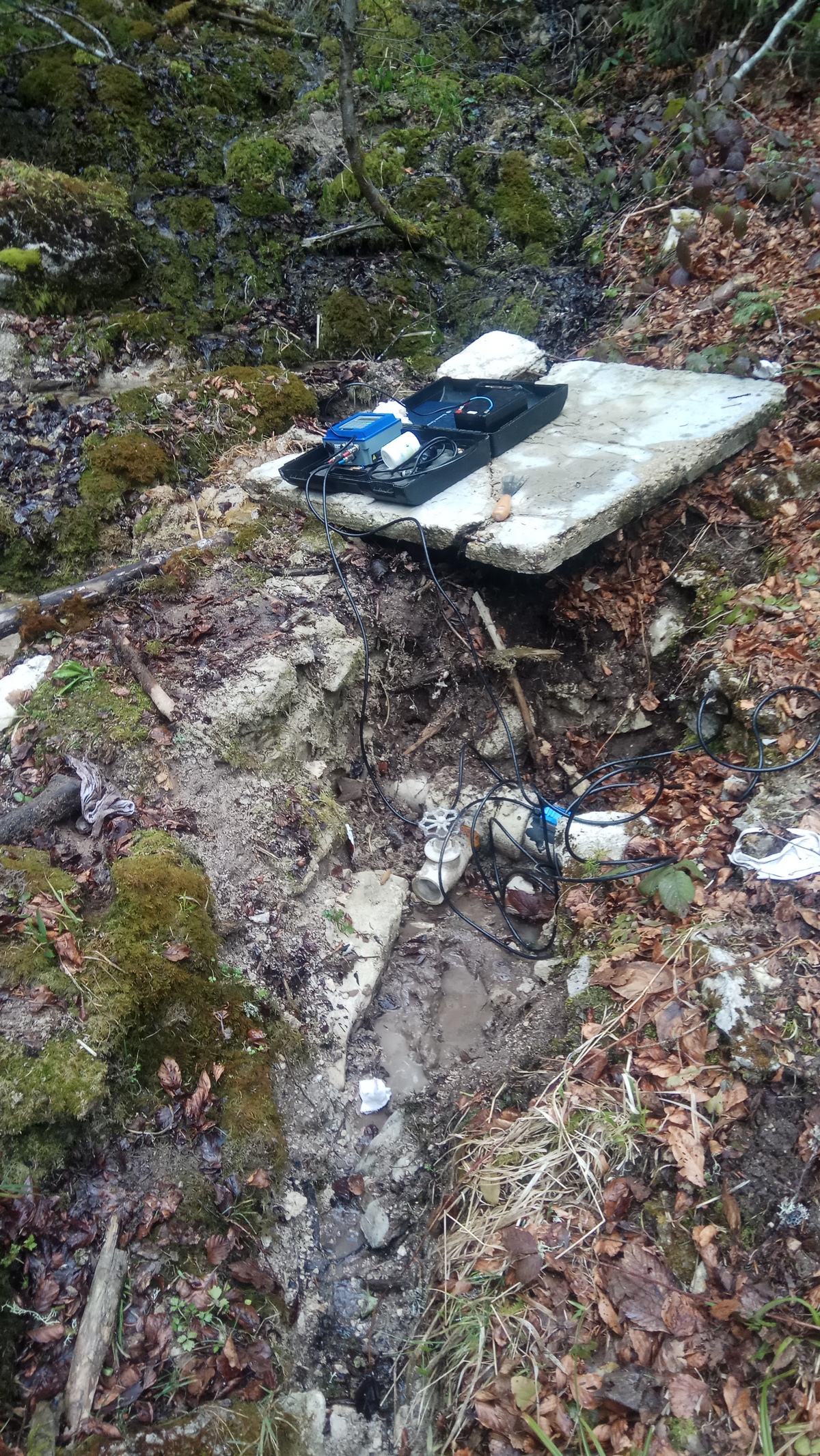

U sklopu nastavka radova idejnog rješavanja problema snabdijevanja vodom sa izvorišta na sistemu vodosnabdijevanja šumskog gazdinstva Gorica u Šipovu, izvršeno je mjerenje protoka i kontrola pritiska.
Mjerenjem protoka vode na dvije kaptaže sa kojih se navedeni vodovodni sistem snabdijeva su utvrđene dostupne količine, odnosno njihova izdašnost.
Obilaskom i vizuelnim pregledom dijela razvedenog cjevovoda 100 mm od kaptaža do i iza mjesta spajanja utvrđeni su i problemi koje je u narednom periodu potrebno otkloniti kako bi sistem bio funkcionalan.
Snimanjem visinskih kota cjevovoda, za koji do sada nije bilo nikakve dokumentacije ovog tipa i izradom uzdužnog profila, izradiće se plan potrebnih sanacija. Pored sanacije postojećih objekata, kao i zamjene određenih armatura i ventila u linijskim šahtovima i prelivnim komorama biće potrebno izgraditi i neke dodatne objekte, kao bi se navedena mreža u dužini od oko 6 km stavila u funkciju.
Mjerenje pritiska sa kontrolom je vršeno i na zračnom ventilu koji ima funkciju smanjenja pritiska prema komori-rezervoaru Čardak.
Kao dugogodišnji saradnici dobili smo poziv od menadžmenta kompanije ”Peštan” da im pomognemo u rješavanju problema na vodovodnoj instalaciji-hidrantskoj mreži.
Kvar je bio veoma teško uočljiv, jer je intezitet isticanja vode veoma slab. Pri tome i pritisci u ovom dijelu gradske vodovodne mreže dosta osciliraju, što otežava lociranje mjesta gubitka vode.
Kako se radi o vodovodnoj mreži u krugu kompanije, a koja nam je iz ranije obavljenih istraživanja poznata, i posao lociranja kvara na hidrantskoj mreži je olakšan, sagledavajući potrebno vrijeme.
Metodom korelacije sužen je krug na dio hidrantske mreže oko poslednjeg objekta-hale prema sjeveru.
Kako je preostao manji dio mreže izvršen je vizuelni pregled terena oko objekta koji je u jednakom rasponu – zemljana i asfalnta podloga. Na terenu nisu bili vidljivi znakovi gubitka, ali je pregledom šahtova sa vodovodnim armaturama uočen kvar u šahtu na spojnom fitingu cjevovda Ø80 mm.
LOCIRAN KVAR
Mjerenjem ultrazvučnim mjeračem protoka na dijelu mreže koji je preostala za istraživanje gubitka, a koja je izolovana, utvrđena je približno jednaka količina vode koja se gubi na osnovu ispostavljenog računa za utrošenu vodu za mjesec dana.
